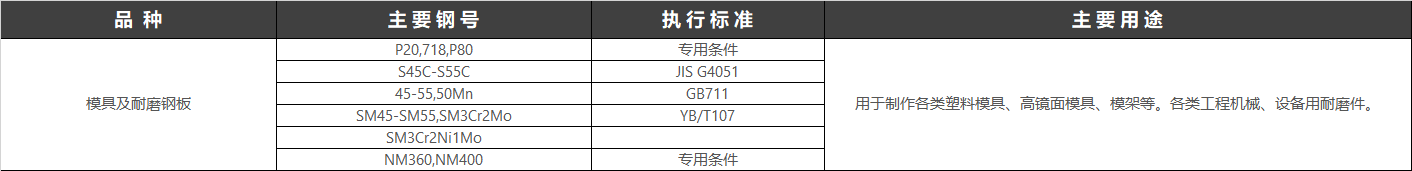

模具鋼是用來(lái)制造冷沖模、熱鍛模、壓鑄模等模具的鋼種。模具是機(jī)械制造、無(wú)線電儀表、電機(jī)、電器等工業(yè)部門中制造零件的主要加工工具。模具的質(zhì)量直接影響著壓力加工工藝的質(zhì)量、產(chǎn)品的精度產(chǎn)量和生產(chǎn)成本，而模具的質(zhì)量與使用壽命除了靠合理的結(jié)構(gòu)設(shè)計(jì)和加工精度外，主要受模具材料和熱處理的影響。中國(guó)執(zhí)行標(biāo)準(zhǔn)：GB/T 1299-2014工模具鋼

模具鋼大致可分為：冷軋模具鋼、熱軋模具鋼和塑料模具鋼三類，用于鍛造、沖壓、切型、壓鑄等。由于各種模具用途不同，工作條件復(fù)雜，因此對(duì)模具用鋼，按其所制造模具的工作條件，應(yīng)具有高的硬度、強(qiáng)度、耐磨性，足夠的韌性，以及高的淬透性、淬硬性和其他工藝性能。由于這類用途不同，工作條件復(fù)雜，因此對(duì)模具用鋼的性能要求也不同。

冷軋模具包括冷沖模、拉絲模、拉延模、壓印模、搓絲模、滾絲板、冷鐓模和冷擠壓模等。冷作模具用鋼，按其所制造具的工作條件，應(yīng)具有高的硬度、強(qiáng)度、耐磨性、足夠的韌性，以及高的淬透性、淬硬性和其他工藝性能。用于這類用途的合金工具用鋼一般屬于高碳合金鋼，碳質(zhì)量分?jǐn)?shù)在0.80%以上，鉻是這類鋼的重要合金元素，其質(zhì)量分?jǐn)?shù)通常不大于5%。但對(duì)于一些耐磨性要求很高，淬火后變形很小模具用鋼，最高鉻質(zhì)量分?jǐn)?shù)可達(dá)13%，并且為了形成大量碳化物，鋼中碳質(zhì)量分?jǐn)?shù)也很高，最高可達(dá)2.0%~2.3%。冷作模具鋼的碳含量較高，其組織大部分屬于過(guò)共析鋼或萊氏體鋼。常用的鋼類有高碳低合金鋼、高碳高鉻鋼、鉻鉬鋼、中碳鉻鎢釧鋼等。

熱軋模具分為錘鍛、模鍛、擠壓和壓鑄幾種主要類型，包括熱鍛模、壓力機(jī)鍛模、沖壓模、熱擠壓模和金屬壓鑄模等。熱變形模具在工作中除要承受巨大的機(jī)械應(yīng)力外，還要承受反復(fù)受熱和冷卻的作用，而引起很大的熱應(yīng)力。熱作模具鋼除應(yīng)具有高的硬度、強(qiáng)度、紅硬性、耐磨性和韌性外，還應(yīng)具有良好的高溫強(qiáng)度、熱疲勞穩(wěn)定性、導(dǎo)熱性和耐蝕性，此外還要求具有較高的淬透性，以保證整個(gè)截面具有一致的力學(xué)性能。對(duì)于壓鑄模用鋼，還應(yīng)具有表面層經(jīng)反復(fù)受熱和冷卻不產(chǎn)生裂紋，以及經(jīng)受液態(tài)金屬流的沖擊和侵蝕的性能。這類鋼一般屬于中碳合金鋼，碳質(zhì)量分?jǐn)?shù)在0.30%~0.60%，屬于亞共析鋼，也有一部分鋼由于加入較多的合金元素（如鎢、鉬、釩等）而成為共析或過(guò)共析鋼。常用的鋼類有鉻錳鋼、鉻鎳鋼、鉻鎢鋼等。
